換熱式板式熱風爐

所屬分類：幹燥設備係列
點擊次數：
發布日期：2018/07/12
在線詢價

詳細介紹

一、設備簡介

新型熱風爐由殼體、爐膛、換熱器芯體及兩者之間保溫層等組成。換熱器芯體由平行排列的模壓換熱片組成，兩塊相鄰的換熱板片構成一個換熱單元，換熱單元中間形成使受熱氣體垂直流動的受熱氣體腔，根據設備需要殼體上設置供熱氣體腔進、出口，以及受熱其他進出口。其結構緊湊，熱效率高、傳熱膜係數較高是普通列管和翅片管的2-3倍，工作適用溫度達800℃。體積是噴流和輻射換熱器的1/3。

二、技術性能及優越性

1、與流體接觸部分全部采用不鏽鋼材料，解決SO2 露點腐蝕問題，這樣可以回收低於160℃的煙氣熱量。

2、板片采用全模壓結構，換熱芯體采用全焊工藝，強度大，結構溫度不變形，有效解決泄露問題。且用鋼量為列管和翅片式的三分之一。

3、采用新型板式結構，大大提高了換熱器的傳熱膜係數，傳熱效率是普通列管和翅片管的2~3倍，總傳熱膜係數可達40W/㎡.K以上。

4、具有設備緊湊、占地麵積小、重量輕、安裝方便，可以安裝在建築物上。

5.設備為全焊接結構，避免密封墊泄露問題。

6、板片采用彈性焊接結構和采用膨脹節結構，解決熱膨脹對設備的損害，所以可用於高溫設備，最高溫度700℃。

7、采用組合保溫材料，設備壁溫＜45℃。

8、換熱器腔體結構設計合理，流體阻力小，板間的空氣動力學設計，不僅提高換熱效率，而且板片表麵不易因積灰形成垢層。

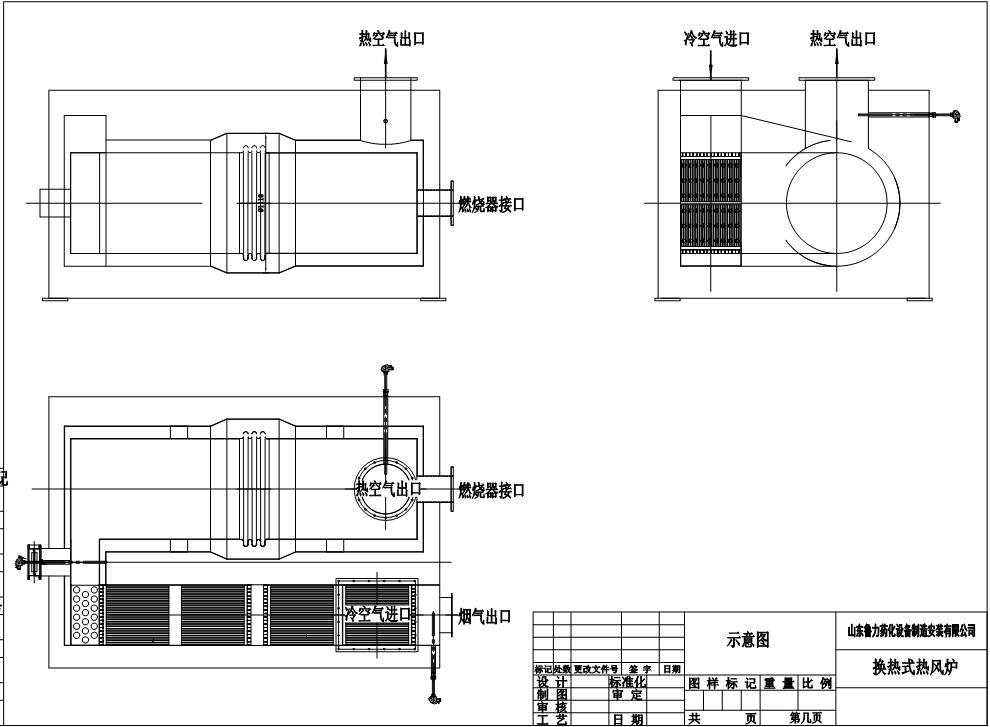

三、工作原理圖
