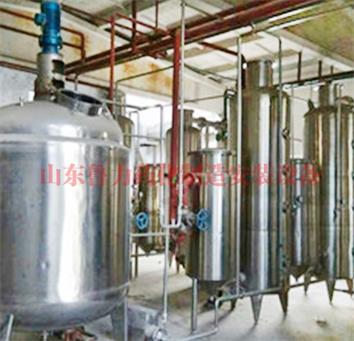

降膜式蒸發器國家行業標準

中華人民共和國輕工職業規範 降膜式蒸騰器 QB/T 1163-2000 替代QB/T 1163-1991

國家輕工業局2000-09-08同意 2001-02-01施行

1 範圍

本規範規矩了降膜式蒸騰器的產品分類、技能要求、實驗辦法、查驗規矩和標誌、包裝、運送、儲存。

本規範適用於乳品工業及食物、製藥、化工等職業對熱敏性物料預熱、滅菌（jun1）和蒸騰的降膜式蒸騰器。

2 引證規範

下列規範所包含的條文，經過在本規範中引證而構成為本規範的條文。本規範出書時，所示版別均為有效。所有規範都會被修訂，運用本規範的各方應討論運用下列規範最新版別的可能性。

GB 150-1998 鋼製壓力容器

GB 151-1989 鋼製管殼式換熱器

GB/T 191-199。包裝儲運圖示標誌

GB 4806.1-1994 食物用橡膠製品衛生規範

GB 5408-1985 消毒牛乳

GB 12073-1989 乳品設備安全衛生

GB/T 13306-1991 標牌

GB/T 14253-1993 輕工機械通用技能條件

GB/T 16769-1997 金屬切削機床噪聲聲壓級測量辦法

GB 16798-1997 食物機械安全衛生

QB/T 1588.4-1993 輕工機械塗漆通用技能條件

QB/T 1588.5-1996 輕工機械包裝通用技能條件

QB/T 1823-1993 乳品機械類型編製辦法

QB/T 1826-1993 離心式衛生泵

3 產品分類

3.1 型式

本規範規矩的降膜式蒸騰器的型式應為列管式。

a)按二次蒸汽是否用於次效加熱分為單效和多效兩類。

b)按二次蒸汽是否被緊縮運用分為帶熱緊縮泵和不帶熱緊縮泵兩類。

3.2 基本參數

3.2.1 蒸騰量係列如下:

600,700,800,1000,1200,1600,2000,2400,2800,3200,3600,4000,5000,6000,7000,8000,10000,12000 kg/h

3.2.2 蒸騰溫度

首效不高於76°C，末效不低於38°C

3.2.3 單位蒸汽耗量見表1,

表1 蒸汽耗量kg/kg水

效數 不帶熱緊縮泵 帶熱緊縮泵 補白

單效 1.1 0.65 不包含滅菌

雙效 0.60 0.46 不包含滅菌

三效 - 0.28 不包含滅菌

四效 - 0.22 不包含滅菌

五效 - 0.19 不包含滅菌

注:運用飽和蒸汽壓力0.8 MPa(0.5MPa)

3.2.4 單位水耗量見表2,

表2 水耗量kg/kg汽

效數 不帶熱緊縮泵 帶熱緊縮泵 補白

單效 15~20 11 包含預熱

雙效 10 7.5 包含預熱

三效 - 5.5 包含預熱

四效 - 4.5 包含預熱

五效 - 4 包含預熱

注:冷卻水進水溫度20°C以下，出水溫度40°C以下。

3.3 降膜式蒸騰器由下列主要部件組成:

a)蒸騰器主體;

b)分離器;

c)物料預熱設備;

d)高溫滅菌（jun1）器;

e)閃蒸罐(多效);

f)熱緊縮泵;

9)真空形成設備;

h)物料泵;

i)進料貯槽;

1)洗滌液貯槽;

k)電氣控製設備。

3.4 降膜式蒸發器類型闡明、編製辦法應契合QB/T 1823的規矩。

RNJM×-×B

R 大類代號(乳與乳製品機械)

N 分類代號(濃縮)

JM 特征代號(降膜式蒸騰器)

× 主參數(蒸騰量kg/h)

-

× 類型代數(效數)

B 流程代號(B並流,C錯流)

例如:蒸騰量1000kg/h，並流雙效記為RNJM2-1000B

4 技能要求

產品製作應契合GB/T 14253的規矩。

4.1 降膜式蒸發器應契合本規範的規矩，並按規矩程序同意的圖樣及技能文件製作。

4.2 凡與物料和二次蒸汽觸摸的金屬零部件應選用奧氏體不鏽鋼製作，其資料應契合GB 16798的規矩。

4.3 用於密封的資料應契合GB 4806.1的規矩，有必要耐熱、耐油，在正常運用清洗劑、消毒劑時不被腐蝕，不汙染物料。

4.4 降膜式蒸發器燈孔、視孔所用玻璃應選用耐熱玻璃。

4.5 所用資料、外購件、外協件應有供貨單位供給的合格證。不然製作廠應對其查驗合格後方準運用。禁止運用商標不明、未經查驗部分查驗合格的資料和零配件。

4.6 依據圖樣要求，焊接件應契合GB 150的規矩。所用焊條應契合有關國家規範規矩。

4.7 凡與物料觸摸的零部件結構應便於清洗、消毒、修理;轉接處應潤滑過渡，小於1350的內角，過渡半徑R不小於6.5 mm，外表粗糙度Ra值不大於1.6 μm

4.8 蒸騰器主體

4.8.1 蒸騰器主體答應誤差應契合GB 151-1989中4.2.1,4.2.2,4.2.3的規矩。

4.8.2 蒸騰器製作應契合GB 151-1989中4.2.4,4.2.5,4.2.6的有關規矩。

4.9 分離器、冷凝器、內蒸罐製作應契合GB 150的有關規矩。

4.10 蒸騰管

4.10.1 蒸騰管應契合GB 151-1989中3.8.2的規矩。

4.10.2 蒸騰管不該有接頭。內壁粗糙度R.值不大於3.2 μm

4.10.3 蒸騰管的軸線直線度極限誤差不大於2/1000 mm

4.10.4 蒸騰管與管板脹接法連接時，環境溫度不得低於-10°C.

4.10.5 蒸騰管脹接後不該有裂紋和影響物料活動和物料密封的缺點。

4.11 管板製作應契合以下要求

4.11.1 管板外表應平坦、光亮、不答應呈現夾層、裂紋等缺點，外表粗糙度Ra值不大於1.6 μm

4.11.2 脹接的管板孔內外表不答應有貫穿的縱向和螺旋向刻痕。

4.11.3 管板孔徑答應誤差應契合GB 151-1989中表3-11的規矩。管孔外表粗糙度Ra值不大於12.5 μm

4.11.4 孔橋寬度誤差應契合GB 151-1989中表4-2(a)的規矩。

4.12 預熱蛇形盤管製作應契合下列要求

4.12.1 預熱蛇形盤管曲率、螺距均勻，無皺折。

4.12.2 預熱蛇形盤管接頭應按GB 151-1989中4.3.3b,d,e要求製作與查驗。

4.13 真空泵空載時吸人口壓力不大於8 kPa(肯定壓力)。

4.14 進、出料離心奶泵應契合QB/T 1826的規矩。出料泵吸口壓力高於8.5 kPa

4.15 總裝後的要求

4.15.1 上管板水平極限誤差不大於2/1000 mm

4.15.2 彎製管路曲率均（jun1）勻，不得有皺折。

4.15.3 蒸騰管軸線與上管板平麵筆直度極限誤差不大於1/15度。

4.15.4 當設備空運行至真空度為0.092 MPa時，中止運行，30 min內真空度損失不得超越10%

4.16 凡規矩拋光的零部件外表，拋光紋理均勻、規整，不得有燒傷、擦傷等缺點。外表粗糙度Ra值不大於1. 6 μm

4.17 凡規矩鍍鉻拋光的零部件，不該有掉落、發暗、粗糙不平.外表應光亮，粗糙度Ra值不大於1.6 μm

4.18 凡需塗漆的零部件，塗漆質量應契合QB/T 1588. 4的規矩。

4.19 安全要求

4.19.1 安全衛生應契合GB 12073的有關規矩。

4.19.2 整機噪聲聲壓級不高於85 dB(A)

4.20 在正常運用、維護下，產品運用壽命不低於15年。
